셀프 설치 도전! 삼성 창문형 에어컨(윈도우핏) 완벽 설치 가이드
여름철 무더위가 찾아오면 방방마다 에어컨을 놓고 싶지만, 타공이나 실외기 설치 문제로 포기하는 경우가 많습니다. 이때 가장 훌륭한 대안이 바로 삼성 창문형 에어컨(윈도우핏)입니다. 전문 기사님을 부르지 않고도 드라이버 하나만 있으면 누구나 30분 만에 뚝딱 설치할 수 있도록 설계되었기 때문입니다.
하지만 막상 거대한 박스를 뜯고 나면 복잡해 보이는 프레임과 나사들 때문에 "내가 과연 혼자 할 수 있을까?" 덜컥 겁이 나기도 합니다. 부품을 잘못 고정했다가 에어컨이 덜컹거리거나 창문 틈새로 황소바람이 들어오면 안 되니까요. 지금부터 윈도우핏을 완벽하고 안전하게 셀프 설치할 수 있는 절차와 꼼꼼한 체크포인트를 알기 쉽게 풀어드리겠습니다.
🛠️ 삼성 창문형 에어컨 설치 4단계 프로세스
삼성 윈도우핏은 창틀에 '거치대(프레임)'를 먼저 단단히 고정한 뒤, 에어컨 본체를 끼워 넣는 방식으로 진행됩니다. 순서만 잘 지키면 힘들이지 않고 안전하게 끝낼 수 있습니다.

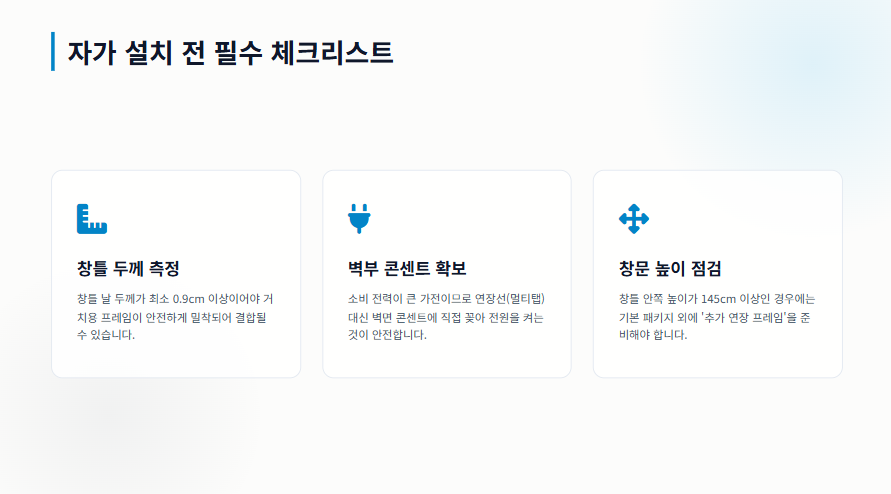

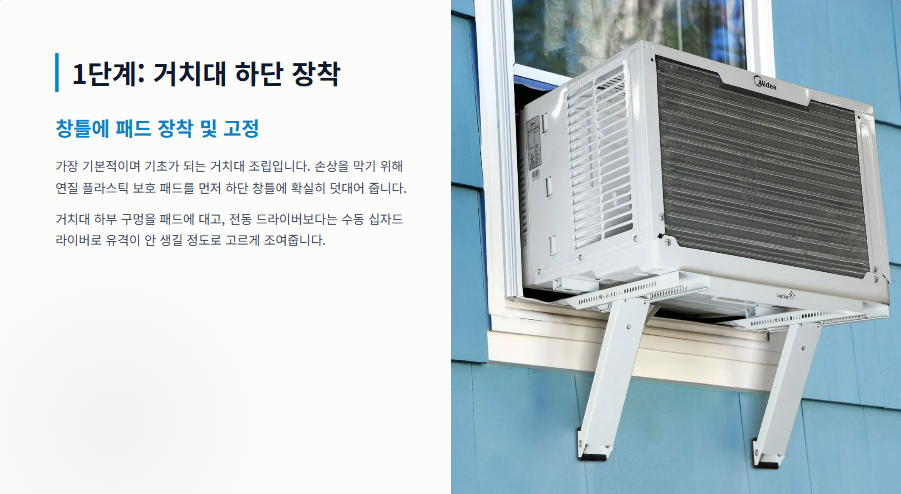

먼저 창틀의 두께를 확인하고, 기본 제공되는 창틀 보호판(연질 패드)을 하단 창틀에 끼웁니다. 거치대 아래쪽 홈을 이 보호판 위에 맞춘 뒤, 하단 고정 나사를 단단히 조여 프레임 밑부분을 1차로 고정합니다.

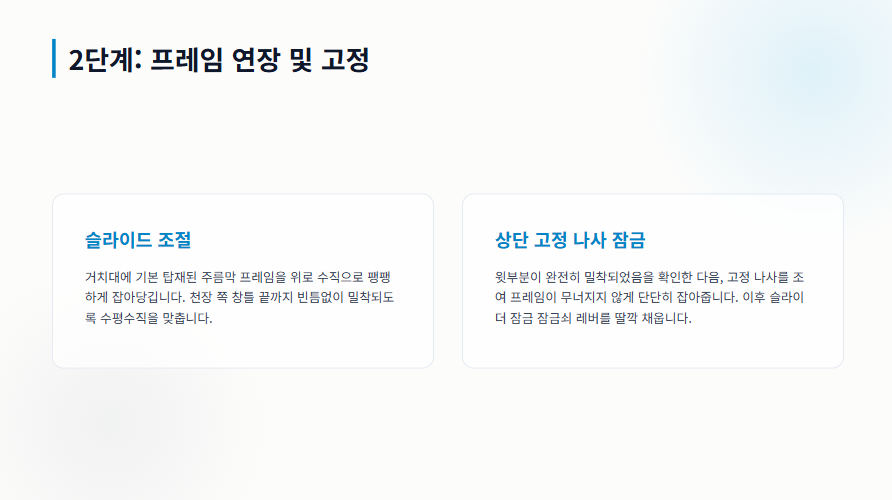

거치대의 자석 주름막을 위로 쭉 당겨서 상단 창틀 끝까지 밀착시킵니다. 프레임이 수직을 이루었는지 확인한 후, 상단 고정 나사를 조여줍니다. 주름막 양옆의 고정 레버를 잠가 프레임이 내려앉지 않도록 단단히 고정합니다.

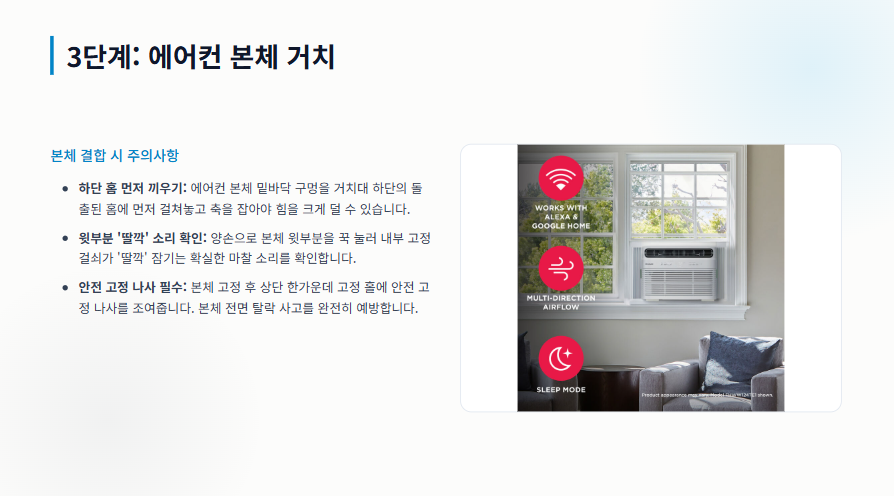

에어컨 본체 밑부분을 거치대 하단 홈에 먼저 걸친 뒤, 윗부분을 툭 소리가 날 때까지 밀어 넣습니다. 본체 상단 중앙의 고정 구멍에 안전 나사를 체결하여 거치대와 에어컨이 완전히 한 몸이 되도록 결합합니다.

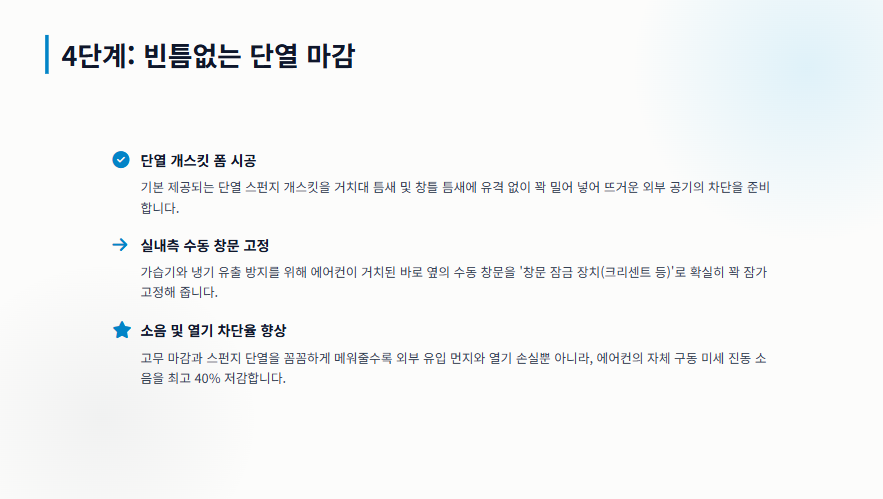

외부 열기와 벌레가 들어오지 않도록 주름막 주변과 창문 틈새에 동봉된 단열재(개스킷)를 꼼꼼하게 끼워 넣습니다. 마지막으로 에어컨 뒤편의 창문이 활짝 열려 있는지(실외기 열기 배출용) 확인하면 끝납니다.
1. 프레임 고정의 핵심: 우리 집 창틀 재질과 나사 조임 강도
설치 과정에서 가장 많은 분이 실수하는 부분이 바로 '창틀 고정' 단계입니다. 삼성 윈도우핏은 못을 박지 않는 방식을 지원하지만, 창틀의 재질에 따라 주의해야 할 점이 완전히 다릅니다.
- 플라스틱(PVC) 창틀: 요즘 아파트나 빌라에 가장 많은 재질입니다. 나사를 너무 과도한 힘으로 조이면 창틀 파손이나 변형이 일어날 수 있습니다. 반드시 동봉된 금속제 보호판을 덧대고 나사를 조여야 창틀이 찌그러지는 것을 막을 수 있습니다.
- 알루미늄/목재 창틀: 구형 주택의 알루미늄 창틀은 두께가 얇아 나사가 헛돌 수 있으므로 이격이 없는지 잘 봐야 합니다. 나무 창틀의 경우 강도는 높지만 스크래치가 나기 쉬우므로 보호 패드 배치가 필수적입니다.
또한, 프레임을 고정할 때는 전동 드라이버보다는 일반 수동 십자드라이버를 사용하는 것을 권장합니다. 손대중으로 토크(조임 힘)를 조절해야 창틀을 상하게 하지 않으면서도 유격 없이 단단하게 고정할 수 있기 때문입니다.
2. 결합과 해체의 비밀: 상단 안전 나사와 좌측 밀기 메커니즘
프레임 설치가 끝나면 에어컨 본체를 들어 올려 얹어야 합니다. 본체 무게가 약 20kg 안팎으로 꽤 묵직하기 때문에 허리가 다치지 않도록 이 단계만큼은 가급적 2인 1조로 작업하는 것이 안전합니다.

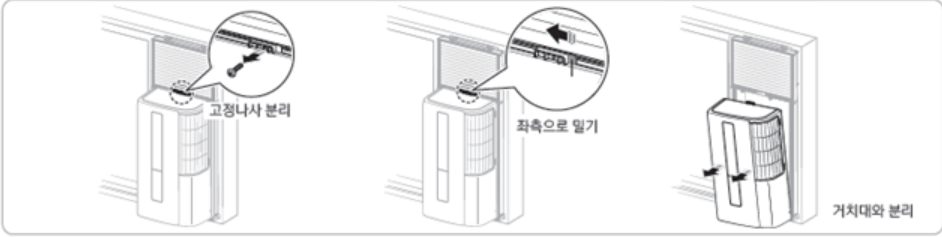

나중에 이사하거나 겨울철에 에어컨을 일시 해체할 때, 위 매뉴얼 그림처럼 "고정나사 분리 후 좌측으로 밀기" 단계를 거쳐야 거치대와 안전하게 분리됩니다.
조립할 때는 반대로 홈에 맞춰 얹은 뒤 딸깍 소리가 날 때까지 밀어 넣고, 반드시 상단 중앙의 고정나사를 조여주어야 합니다. 이 나사를 생략하면 지진이나 외부 충격 시 에어컨이 방 안쪽으로 넘어지는 대형 사고가 발생할 수 있으므로 귀찮더라도 안전 나사는 꼭 체결하세요.

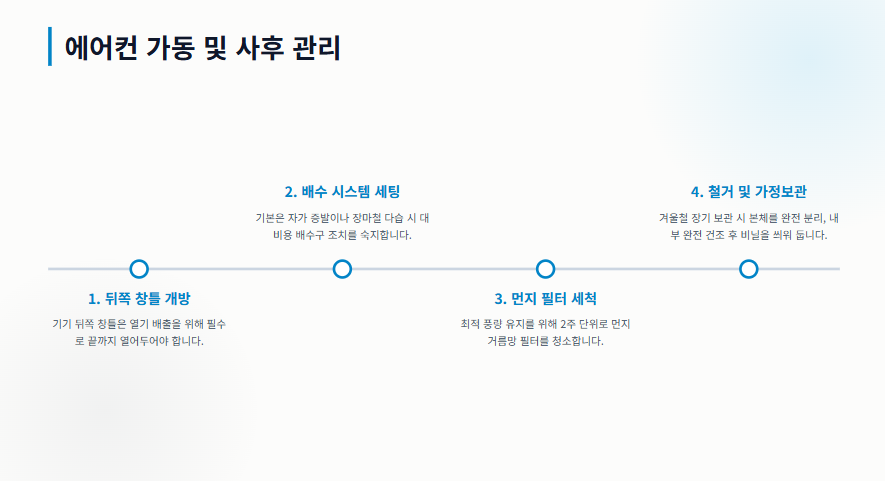

3. 설치 후 필수 점검: 실외 측 창문 개방과 배수 시스템 설정
설치가 성공적으로 끝났다면 전원을 켜기 전 두 가지만 최종 확인해야 합니다. 이 단계를 놓치면 제품 고장이나 누수 소동을 겪을 수 있습니다.
- 후면 창문 개방 (제일 중요): 창문형 에어컨은 앞면은 실내기, 뒷면은 실외기 역할을 동시에 합니다. 따라서 에어컨 바로 뒷방향의 창문은 항상 활짝 열려 있어야 합니다. 창문을 닫은 채 에어컨을 가동하면 열이 빠져나가지 못해 'C416(방열 이중창 닫힘)' 같은 에러코드가 뜨거나 모터가 과열되어 고장의 원인이 됩니다.
- 자연 배수 vs 자가 증발: 삼성 윈도우핏은 기본적으로 냉방 중 생기는 응축수를 자체적으로 증발시키는 '자가 증발' 시스템입니다. 따라서 배수 호스를 따로 연결하지 않아도 됩니다. 다만, 장마철처럼 습도가 80% 이상으로 너무 높은 날에는 물이 넘칠 수 있으므로, 제품 하단의 배수구 고무 마개를 열고 동봉된 배수 호스를 연결해 창밖으로 물이 빠지게 조치해 두는 것이 안전합니다.
💡 안전하고 시원한 여름을 위한 설치 결론 3가지
삼성 창문형 에어컨을 셀프 설치할 때 기억해야 할 핵심 의견은 다음과 같습니다.
- 결론 1 (안전 관점): 거치대 고정 시 창틀 파손을 막기 위해 반드시 보호판을 대고 수동 드라이버로 조여야 하며, 본체 결합 후 상단 안전 나사 체결은 결코 생략해서는 안 됩니다.

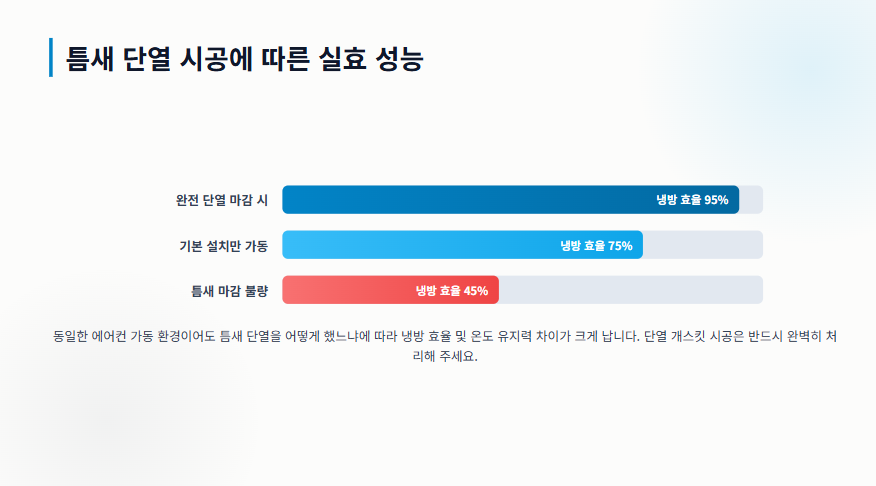

- 결론 2 (성능 관점): 에어컨 후면의 창문은 열기 배출을 위해 무조건 활짝 열어두어야 하며, 틈새 개스킷 마감을 꼼꼼히 해야 냉방 효율을 극대화하고 벌레 유입을 막을 수 있습니다.
- 결론 3 (유지보수 관점): 평소에는 자가 증발 기능 덕분에 배수 호스가 필요 없지만, 다습한 장마철을 대비해 제품 후면 하단의 고무 마개 위치와 호스 연결법을 미리 숙지해 두는 것이 좋습니다.
📌 한 줄 요약
삼성 창문형 에어컨 설치의 핵심은 수평을 맞춘 견고한 프레임 고정, 상단 안전 나사 체결, 그리고 가동 시 후면 창문을 항상 열어두는 환경 조성입니다.
